外置刷卡预付费型

1、产品介绍

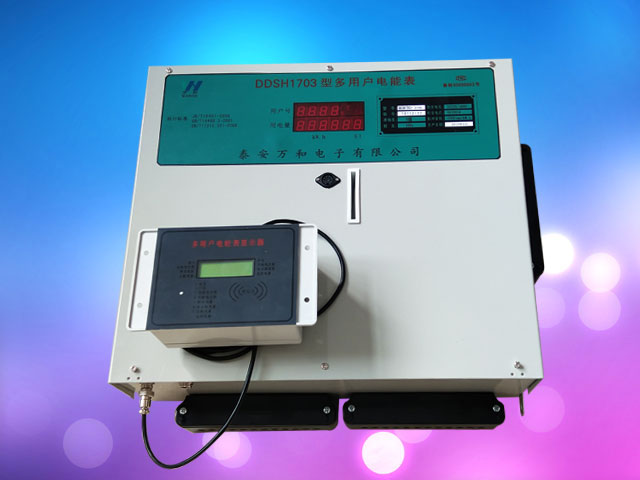

        多用户预付费电能表（非接触式M1卡预付费电能表）是我公司自主研发的新型产品，它可以对39户单相或13户三相用户单独控制，集中安装，采用微电子技术和表面焊接工艺生产，单片机处理系统实现数据检测、分户计量与循环显示，通过非接触式M1射频卡控制断电上电，使之实现预付费目的，方便物业管理，杜绝偷漏电行为，彻底解决了电费收取困难的问题。该电能表具有体积小、抗电磁干扰、功耗低、使用寿命长、智能抄表等优点。是企事业单位、居民小区新建楼房、旧楼改造、高层建筑、学生公寓等用电计量及控制的理想产品。

2、产品主要功能特点

● 多用户电能表可连接一个外置刷卡器进行刷卡，用户可在外置刷卡器上进行充值、查询等。

● 通过数码管清晰显示每个用户的用电信息，每隔四秒钟循环显示每户的剩余电量。上排数码管显示用户号，下排数码管显示该用户的当前剩余电量。

● 宽量程10（50）A，采用磁保持继电器，过流能力强，适应负载变化大的用户。

● 根据用户需要可以单相、三相组合入户，单相较多计量控制39户，三相较多计量控制13户，接线简单，操作方便。

● 整机功耗低（＜6VA），节能效果明显。专用防潜动和看门狗电路，使工作更加可靠。

● 射频卡具有无触点、防潮、防攻击、加密性好、数据传输稳定、使用寿命长等特点，射频卡内数据可保存20年以上，采用加密控制逻辑和通讯电路，可靠性更高。

● 具有断电报警功能：可根据每户用电量的大小设定不同的断电报警值，当剩余电量到达断电报警值时，该户断电，当循环显示到断电户数时，数码管闪烁显示，提醒用户及时购电用户刷卡后可可恢复供电；直到剩余电量为零时，电表再次断电。

● 具有限电拉闸报警功能：可为每户设定不同的限电功率，当用户超过此设定功率后，电表自动断电，该户用电负荷降低后，电表自动恢复供电。

● 产品执行的标准：GB/T17215.321-2008《交流电测量设备特殊要求 第21部分：静止式有功电能表(1级和2级)》；GB/T18460.3-2001《IC卡预付费售电系统 第3部分：预付费电度表》；JB/T10451-2004《多用户静止式交流有功电能表  特殊要求》

● 产品执行的检定规程：JJG(鲁)-2009《多用户电能表检定规程》JJG1099-2014《预付费电能表检定规程》

3、产品主要技术参数

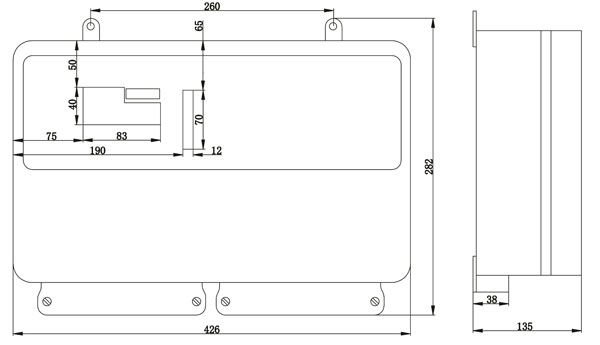

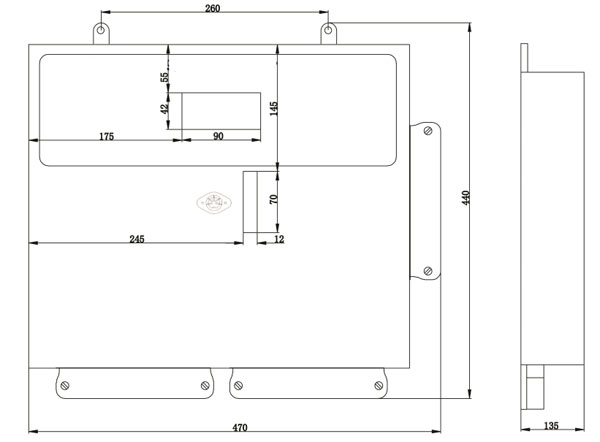

单相1-15户或三相1-5户外形尺寸图

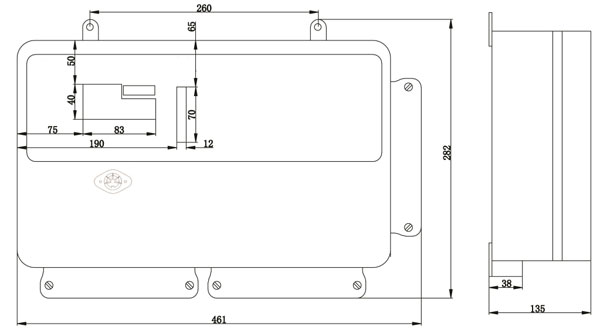

单相16-24户或三相6-8户外形尺寸图

单相25-27户或三相9户外形尺寸图

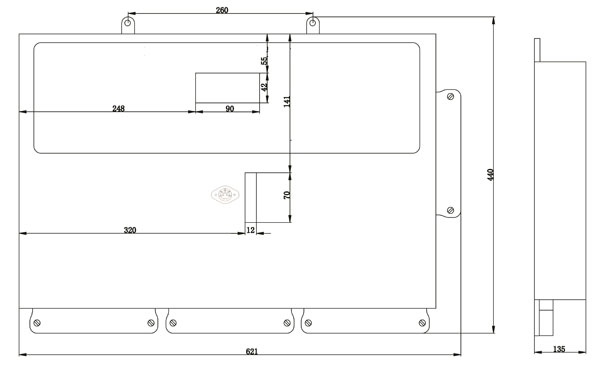

单相28-39户或三相10-13户外形尺寸图
